XL-21動力配電柜
XL-21 動力配電柜用于發電廠及工礦企業中
關鍵詞：
動力
配電柜
發電
所屬分類：
低壓開關柜
咨詢熱線：
XL-21動力配電柜
圖文詳情
XL-21動力配電柜用于發電廠及工礦企業中，在三相交流500V以下三相三線、三相四線，三相五線等配電系統中作動力或照明配電之用，系戶內靠墻安裝，屏前操作，屏前檢修；箱體為全封閉結構，由C型材或8MF型材拼裝而成。箱內采用新型旋轉式負荷隔離開關，可帶負荷操作。正面門上裝有電壓，電流指示儀表以及信號燈、按鈕、轉換開關等主令元件。本配電箱內采用自行設計的新型組件，結構緊湊，造型美現大方，維護方便，多種接線方案可供用戶選擇。
型號含義
使用環境條件
● 環境解度：-5℃-+40"C，且24h內的平均溫度不超過+35℃。
● 海拔高度：不超過2000m。
● 相對濕度：在周圍空氣酒度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度(如：+20℃時為90%)，考慮到溫度的變化允許產生適度的能露。
● 設備安裝時與垂真面的傾斜度應不超過5°。
● 設備應安裝在無劇烈振動，無沖擊及無腐蝕的場所。
注：超過以上條件，可與我公司協商。
產品技術特點
● 電氣性能完全符合GB 7251.1和IEC 60439-1的相關規定；
● 饋出開關采用體積小、高分?jǐn)唷w弧短(或無飛弧)的新型塑殼斷路器和復式脫扣器，具備過載、短路保護功能并可按用戶要求加裝漏電保護功能；
● 電動機回路具備過載、短路，欠壓、缺相保護功能；
● 輔動回路具有就地，遠方控制功能和就地，遠方自動切換功能。
訂貨須知
● 產品的全部型號(包括主電路方案號和輔助電路方案號)。
● 主電路系統圖，柜體平面排列圖。
● 輔助電路電氣原理圖。
● 柜內元器件清單(主母線規格)。
● 柜體顏色，(如無要求，則按淺駝灰色供貨)箱體尺寸。
● 其它與產品正常使用條件不符的特殊要求。

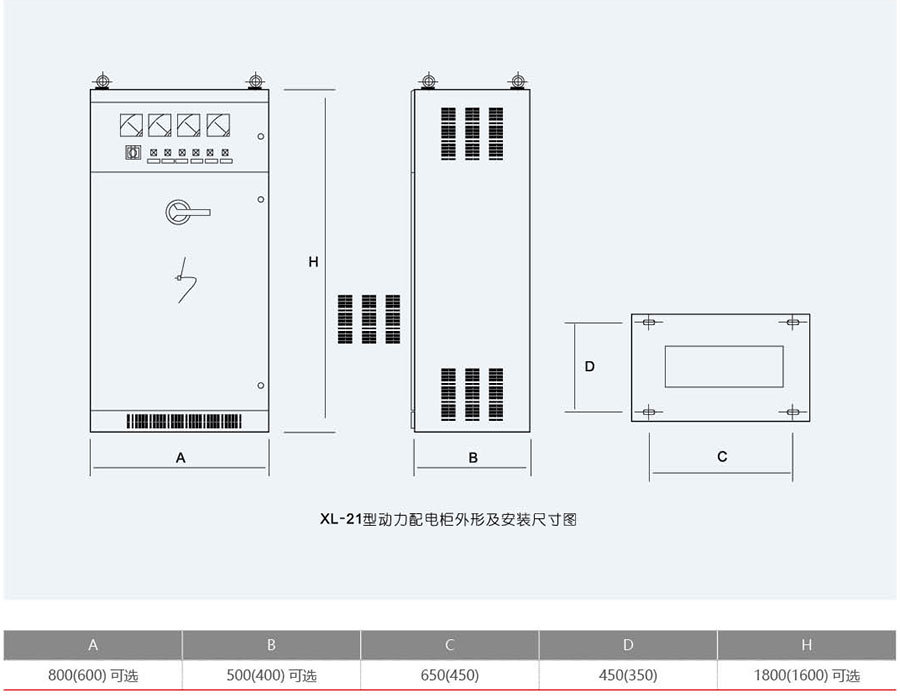

箱體外形及安裝尺寸
