GGD 交流低壓配電柜

圖文詳情

概　　述

　　GGD交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

　　GGD交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便，系列性，實用性強，結構新穎、防護等級等特點，可作為低壓成套開關設備的更新?lián)Q代產品使用。

　　GGD交流低壓配電柜符合IEC 439《低壓成套開關設備和控制設備》，GB 7251《低壓成套開關設備》等標準。

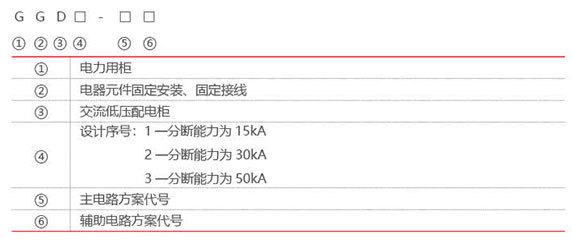

型號含義

使用環境條件

　　● 周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃；

　　● 戶內安裝使用，使用地點的海拔高度不得超過2000m；

　　● 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，應在較低溫度時允許有較大的相對溫度(例如+20℃時為90%)考慮到由于溫度的變化可能會偶然產生凝露的影響；

　　● 設備安裝時與垂直面的傾斜度不超過5°；

　　● 設備應安裝在無劇烈震動和沖擊的地方以及不足以使電器元件受到腐蝕的場所；

　　● 用戶有特殊要求時可與制造廠協商解決。

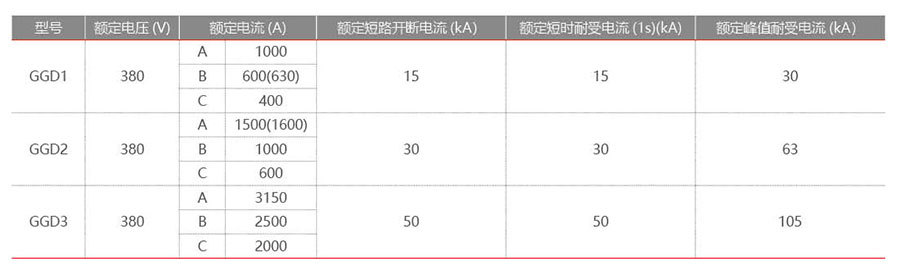

電氣性能基本電氣參數

安裝與使用

　　產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因。對于不立即安裝的產品，應根據正常使用條件的規定，放置于適當?shù)膱鏊?/p>

　　● 產品安裝

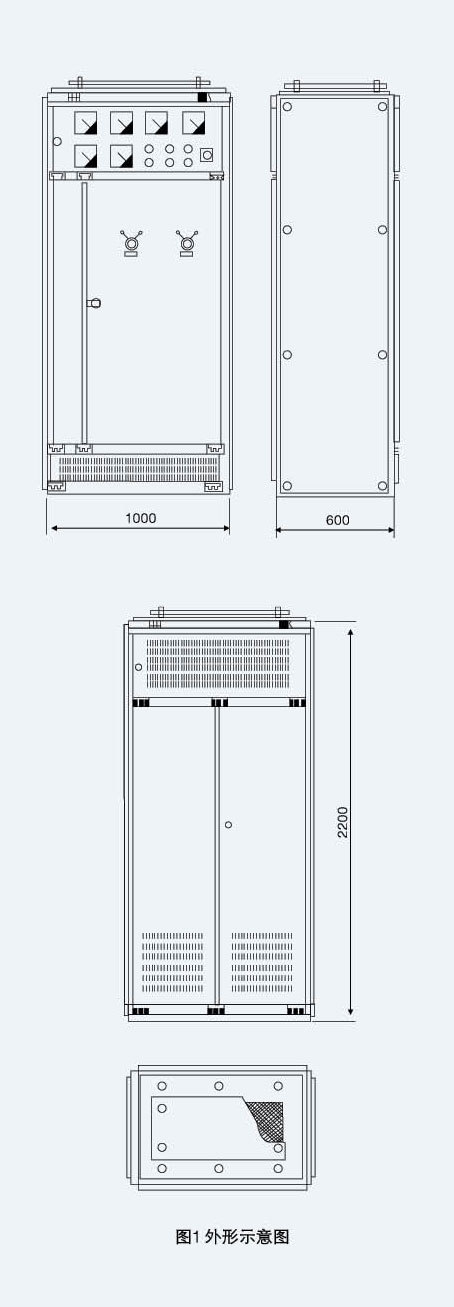

　　產品的安裝應按安裝示意圖進行(見附圖2)，基礎槽鋼和螺栓由用戶自備。主母線整排鍍錫安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其他措施，然后用螺栓堅固

　　產品在安裝完畢后投入運行前需進行如下項目的檢查與試驗

　　1.檢查柜體面漆有無脫落，柜內是否干燥，清潔。

　　2.電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。

　　3.主要電器的主輔觸頭的通斷是否可靠、準確。

　　4.儀表指示與互感器的變比及極性是否正確。

　　5.母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠，

　　6.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否可靠準確。

　　7.電路的接點是否符合電器原理圖要求。

　　8.保護電路系統是否符合要求。

　　9.用500伏兆歐表測量絕緣電阻值不得低于1MΩ。
