TBBZ 高壓無功自動補償裝置

TBBZ高壓無功補償柜適用于交流50Hz，三相10kv電力系列中，用丁提亮功率因素和調整網路電壓

關鍵詞：

高壓無功補償柜

所屬分類：

高壓開關柜

咨詢熱線：

029-86276139

在線留言

TBBZ 高壓無功自動補償裝置

圖文詳情

概　　述

　　TBBZ高壓無功補償柜適用于交流50Hz，三相10kv電力系列中，用丁提亮功率因素和調整網路電壓，從而提高供電設備有功輸出和減少線路損耗。本裝置為戶內(外)式。

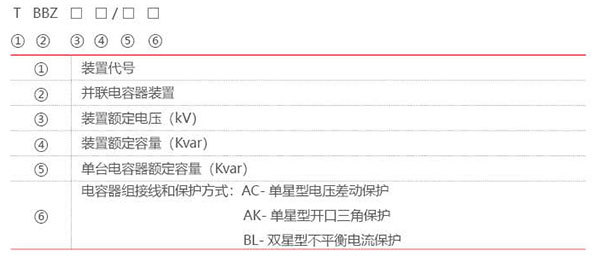

型號含義

主要技術數據

　　● 額定工作電壓10kV，并可在1.1倍額定電壓狀態下長期運行；

　　● 在均方根值不超過1.3Un，該裝置可在額定頻率，額定正弦電壓和無過渡狀態所產生的電流下連續運行；

　　● 裝置對系統故障設有過電流、過電壓、欠壓等保護；

　　● 裝置對電容器內部故障的保護，除單合設有熔斷器保護外，根據主接線形式的不同，還設有不同的繼電保護；

　　● 裝置設計和加工符合G850227-1995《并聯電容器裝置設計規法》及JB7111-1993《高壓并聯電容器裝置》。

結構簡介

　　本裝置結構型式分為柜式和裝配式兩種、裝配式又可分為片子式和全拆式。柜式結構在廠內先進行安裝，然后拆下構件開編號、運至現場，按圖拼接。片子式從戶內角度看，主要是搬運方便。全拆式用于戶外，主要方便熱鍍鋅。

　　本裝置主要由于電抗器柜、放電柜、電容器柜坦成。

　　● 電抗器柜

　　電抗器柜主要作用是限制合閘涌流和抑制諧波。當限制合閘涌流時，電抗器XL=(0.1-1)%XC；抑制5次以上諧波時，XL=(5-6)%XC；抑制3次以上諧波時，XL=(12-13)%XC；

　　● 放電柜

　　主要由放電線圈或電壓互感器、氧化鋅避雷器及接地隔離開關組成。放電線圈與電容器組并接。當電容器組斷開電源時，其放電性能在5s內將電容器組上的剩余電壓自額定電壓峰值降至50V以下。金屬氧化鋅避雷器用于限制投切電容器組引起的操作過電壓。接地隔離開關用于停電檢修時母排接地用。上述配制可根據用戶要求進行調整。如果線路接線方式為雙星形時，電容器柜宜為雙排或雙層結構，柜內另外加裝電流互感器。

　　● 電容器柜

　　電容器柜主要由熔斷器和電容器組成，當電容器內部擊穿至50%-70%時，熔斷器熔斷，故障電容器脫離電源回路，防止了事故的擴大。

　　● 集合式并聯電容器裝置

　　本裝置主要是將集合式電容器、放電線圈、避雷器、接地開關、電抗器等組合在一超。集合式電容器是將適當數量的帶有內熔斷器的單臺電容器裝于一個充滿絕緣的箱殼中，箱上裝有壓力釋放閥、帶有報警及跳閘觸點的溫度控制儀。安具有占地面積少、安裝簡便、運行維護方便等優點。

電容器裝置布置圖
