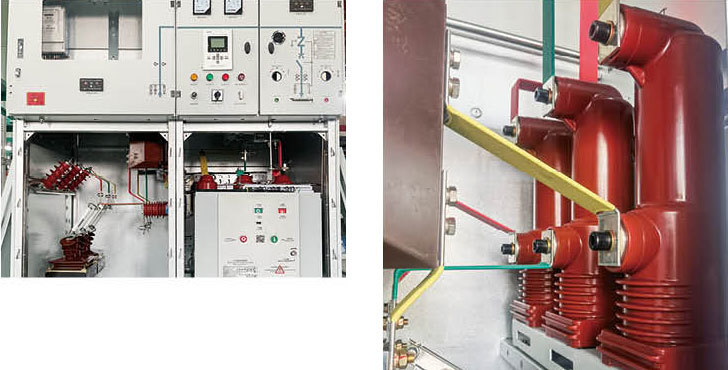

HXGN15-12 箱型固定式交流金屬封閉開關設備
HXGN15-12箱型固定式交流金屬封閉開關設備（以下簡稱環網柜）是我們?cè)诎凑諊?guó)內農電及城網國內農電及城網改造之要求而自行設計、生產的高壓電器產品
關鍵詞：
固定
交流
金屬
封閉
開關設備
所屬分類：
高壓開關柜
咨詢熱線：
HXGN15-12 箱型固定式交流金屬封閉開關設備
圖文詳情
HXGN15-12箱型固定式交流金屬封閉開關設備（以下簡稱環網柜）是我們?cè)诎凑諊?guó)內農電及城網國內農電及城網改造之要求而自行設計、生產的高壓電器產品。各項技術性能指標全I(xiàn)EC62271-200：2003和GB3906標準。
環網柜的主開關、操作機構及元器件采用ABB公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。斷路器或VD4-S型真空斷路器。其操作方式分為手動、電動兩種。
柜體經數控機床加工后鉚接而成，防護等級達到IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。
HIXGN15 12型單元式交流金屬封牙環網開關設備，適用于交50Hz、12kV電力網絡中，作為電能接受和分配之用。
型號含義
使用條件
● 海拔高度：≤1000m（如有特殊要求可在訂貨時注明，目前有6組在5200m海拔運行)。
● 環境品度：-35℃+45℃，最大日平均溫差≤25℃。
● 日相對濕度平均不超過95%，月平均相對濕度不超過90%。
● 抗震能力：8度。
● 劇烈震動和沖擊以及沒有火災、化學腐蝕、爆炸危險場所。
執行標準
● GB 3906-2006《3.6 kV-40.5 kV交部金屬封閉開關設備和控制設備》；
● IEC 60298-1990《額定電壓1kV以上至52kV及以下交流金屬制封閉開關設備和控制設備》；
● GB/T 11022-2011《高壓開關設備和控制設備標準的共用技術要求》。

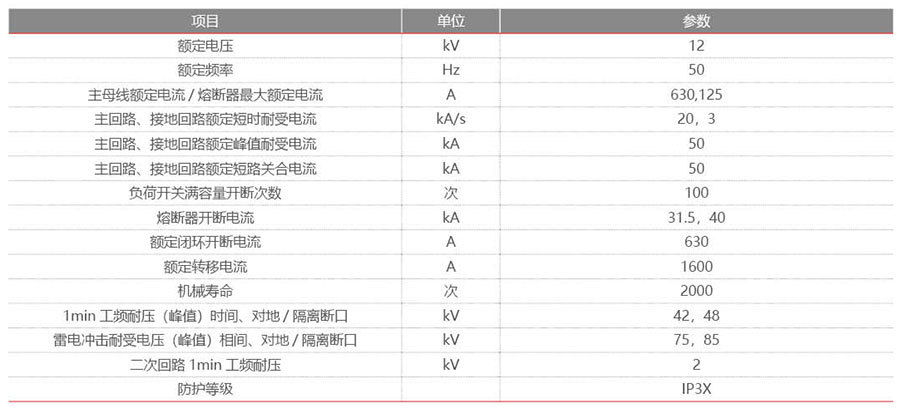

主要技術參數
功能及特點
柜體結構
● 環網柜體采用2mm厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型，柜后設有二處壓力釋放孔，其一是針對電纜室，另一個針對負荷開關/母線室，此結構能夠最大限地保障人身安裝和運行設備的可靠。

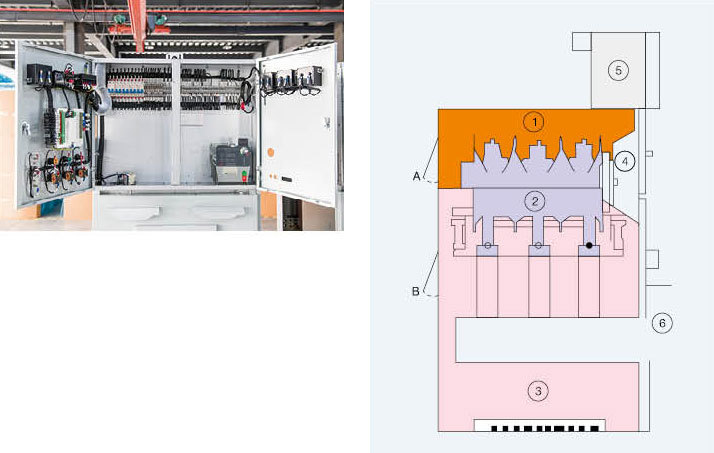

● 各間隔小室：
1、母線室：母線室位于柜的頂部并連接相鄰開關柜。
2、負荷開關是獨立單元，內部充以SF6氣體。
3、電纜室：大約75%空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。
4、機構小室與聯鎖：小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
5、繼電器箱：繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。
6、斷路器室：一個斷路器能置于負荷開關之下方。
● 壓力釋放
1、上面的壓力釋放：上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
2、下面的壓力釋放：下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
聯鎖
開關設備具備以下聯鎖：
1.負荷開關在合閘位置時，接地開關操作被鎖?。?/p>
2.接地開關在合閘位置時，負荷開關操作被鎖住；
3.只有當接地開關合閘時，才允許打開環網柜前門，其它情況下前門被鎖住。
操作
對于配負荷開關的開關設備，用專用操作手柄在開關設備正面操作，操作機構的正面有上、下兩操作孔，上部為接地開關操作孔，下部為負荷開關操作孔。操作時，手柄向順時針?lè)较蛐D(zhuǎn)為開關合閘方向，逆時針?lè)较蛐D(zhuǎn)為開關分閘方向。也可加裝電動分、合閘裝置，進行遙控操作。(注意：有時負荷開關不帶接地開關，接地開關操作孔被當作柜門解鎖之用)。
對于配組合電器的開關設備，除負荷開關分問操作用手動分閘按鈕外，其它與上述操作順序一樣。組合電器柜另設的下接地開關，通過連桿與上接地開關分同合。在合閘時釋放下熔斷器座上的殘余小電流，以提高更換熔斷器時的安全性。

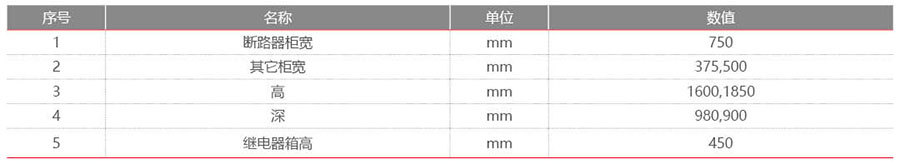

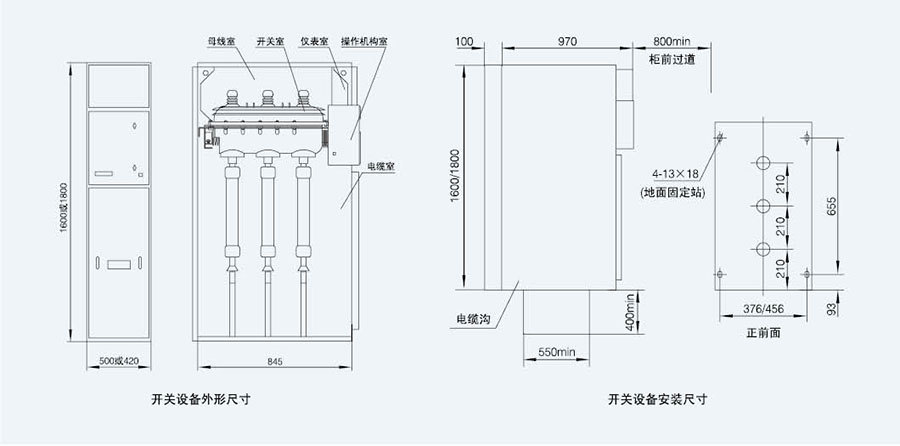

外型及安裝尺寸
外型尺寸
